Diagramas de Flujo – Normas y Recomendaciones
A pedido de algunos lectores, he decidido enseñar un poco de programación estructurada y más adelante el uso de clases en JavaScript y PHP.Recuerdo el problema que había en algunos compañeros de la universidad en entender la lógica de los programas y a la hora de los exámenes estar mirando al techo buscando las respuestas.

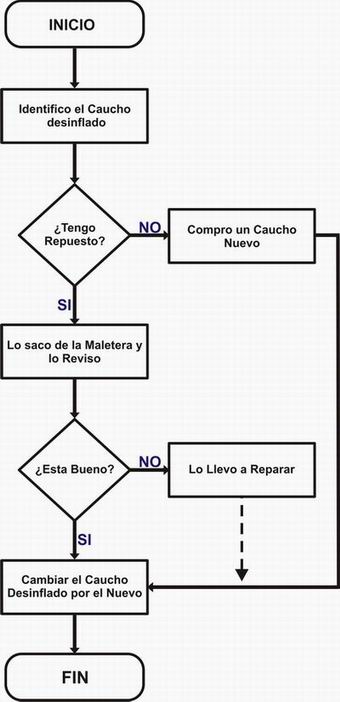

Para ello utilizaré diagramas de flujo en la mayoría de los problemas que se presente, al menos para mí fue algo importante que me sirvió para entender como funciona la lógica en un computador, luego ya lo dejé al aprenderlo a hacer mentalmente.
La teoría lo pueden encontrar en muchos sitios de internet, sólo busquen.
Vamos a seguir estas Normas y Recomendaciones.
- Todo diagrama debe indicar claramente en donde empieza y en donde termina.
- Se debe desarrollar preferiblemente de arriba hacia abajo y de izquierda hacia derecha.
- Los símbolos deben dibujarse proporcionados y balanceados unos con otros.
- En un diagrama se escribe que se hace, no se codifica instrucciones en él.
- No debe existir ciclos indefinidos o partes por la cual nunca pase la lógica del programa en ejecución.
- Un diagrama debe ser claro y bien presentado.
Las ventajas según wikipedia son:
- Favorecen la comprensión del proceso a través de mostrarlo como un dibujo. El cerebro humano reconoce fácilmente los dibujos. Un buen diagrama de flujo reemplaza varias páginas de texto.
- Permiten identificar los problemas y las oportunidades de mejora del proceso. Se identifican los pasos redundantes, los flujos de los re-procesos , los conflictos de autoridad, las responsabilidades, los cuellos de botella, y los puntos de decisión.
- Muestran las interfaces cliente-proveedor y las transacciones que en ellas se realizan, facilitando a los empleados el análisis de las mismas.
- Son una excelente herramienta para capacitar a los nuevos empleados y también a los que desarrollan la tarea, cuando se realizan mejoras en el proceso.
Pronto seguiremos con más.
Saludos.
